BD370高精度网络多功能仪表

       BD370是博宇创达推出的一款高端多功能网络电力仪表，具有精确的电力参数测量、四象限电 能计置、越限报警、最值记录、数据记录等功能。通过扩展的I/O模块，还可实现强大的监控功 能，用于对现场设备的状态监测和控制；BD370集成了工业标准的通信接口，还増加一种扩展 通信模块，可轻松实现与各种智能配电系统的集成；可直接做为互联网中的服务器为授权用户 通过网页浏览的方式发布实时监测数据，或通过定时或状态触发发送电子邮件的方式向用户报 告监测数据和状态。

     ★ 产品特点| FEATURES
       ★ BD370具有完善的电力参数测置功能，提供以下数据的实时测量：
       ★ 电压、电流、有功功率、无功功率、视在功率、功率因数、频率、温度、功率需量、负载性质指 示、功率四象限显示
       ★ 计量级电能測量（0.2级）功能，精确电能计量。
       ★ BD370系列可实时监测三相系统的2~31次各次谐波含有率，并计算多种电能质量参数，非常适合于对电能质量敏感的场合应用。所有的电能质置参数均可由面板或通信读取。
       ★ 分时计量功能，分时段有功、无功电能累计，支持四时区划分。
       ★ 3路温度检测。
       ★ 高抗干扰性能，抗电磁兼容表现优越。
       ★ 标配通信为2路RS485。
       ★ 丰富的选配功能，最高配置4路DI+4路DO+4路AO
       ★ 可选的30个参数，每个报警参数的门限和总的时限都可设定。

      ★ 参数列表 | FUNCTINONLIST

参数
实时测量值	相电压	V1,V2,V3（0.5 级）
	线电压	V12,V23,V31（0.5 级）
	电流	l1,I2,l3,ln（0.5 级）
	有功功率	P1,P2,P3,Psum（0.5 级）
	无功功率	Q1,Q2,Q3,Qsum（1 级）
	视在功率	S1,S2,S3,Ssum（0.5 级）
	功率因数	PF1,PF2,PF3,PF（0.5 级）
	负栽性质	L/C/R
	频率	Hz（0.5 级）
电能	有功电能	Ep_imp,Ep_exp,（0.5 级）
	无功电能	Eq_imp,Eq_exp,（1 级）
	视在电能	Es（0.5 级）
需量	电流需量	Dmd_l1 ,Dmd_l2,Dmd_l3
	功率需量	Dmd_Psum,Dmd_Qsum,Dmd_Ssum
分时计量	4 费率	峰尖平谷磷费率
	12 时段	根据不同地区设置 12 个时段
	分月计量	总、本月、上月、上上月有功 / 无功电能
最值统计	电流需量峰值	Dmd_l1_max,Dmd_l2_max,Dmd_l3_max
	功率需量峰值	Dmd_Psum_max,Dmd_Qsum_max,Dmd_Ssum_max
	电压最值	Umax.Umin
	电流最值	Imax.lmin
电力品质	电压不平衡度	U_unbl
	电流不平衡度	Lunbl
	电压谐波畸变率	THD_V1 ,THD_V2,THD_V3
	电流谐波畸变率	THD_I1,THD_I2,THDJ3
	各次谐波含有率	2~31 次电压、电流各次谐波含有率
	31 次谐波总含量	电流谐波总含員、电压谐波总含量
电源	工作电源	AC/DC85-265V
通信	RS485 接口	Modbus-RTU 通讯协议
输出	电能脉冲输出	2 路电能脉冲输出，光耦继电器
I/O 选项	扩展 I/O 模块	4DI+4DO;2DI+2DO
	扩展 AO 模块	2AO；4AO
显示方式	大屏幕高清晰液晶（LCD）显示
外形尺寸	1. 96x96x85mm （开孔尺寸：91x91 mm ）

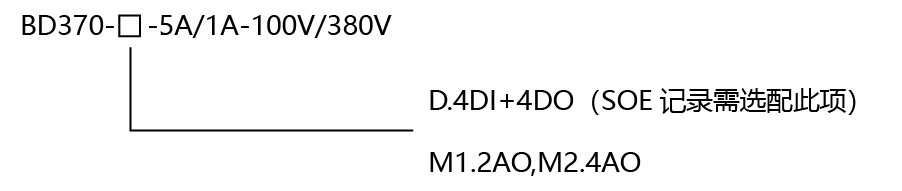

      ★ 快速选型 | QUICK ORDER SELECTION TABLE

例如：BD370-DM2 全功能带谐波复费率测温仪表，配置4路DI,4路DO,4路AO模拟量输出。
          带事件SOE功能。
          BD370-M1 全功能带谐波复费率测温仪表，带2路AO模拟量输出。

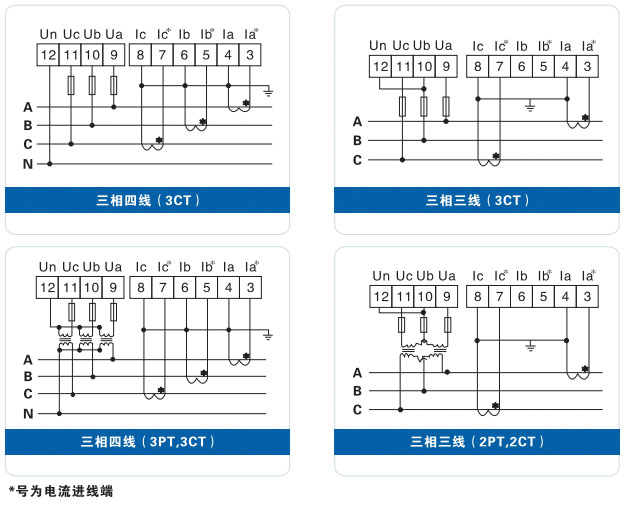

      ★ 典型接线图I TYPICAL WIRING

      ★ 接线端子图 | TERMINAL DIAGRAM

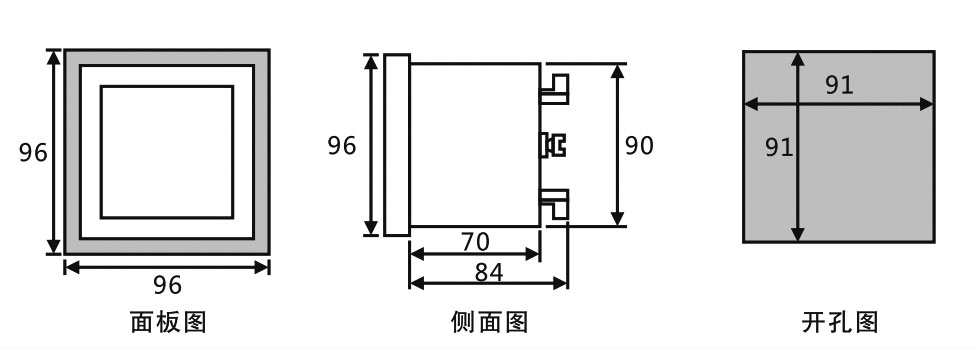

     ★ 外形及开孔尺寸| DIMENSIONS
