★ 产品简介| DESCRIPTION
BD350系列电力仪表是由博宇创达生产的多功能电力仪表，它将精确测量、智能化、多功能和简单人机界面巧妙结合在一起，是智能电力系统监控的理想选型。其主要特点如下：
★ 真有效值测量 ★ 四象限电能计量 ★ 电力品质分析
★ 分时电能 ★ 越限报警 ★ 电能脉冲输出
BD350系列仪表可用于智能配电系统或企业过程自动化系统的数据采集単元。所有的数据可通过RS485通讯接口，用Modbus-RTU通讯协议读出。高精度计量，特别适合高谐波工作环境和动态冲击性负荷场合。
BD350系列三相多功能电力仪表在先进的微处理器和高精度的ADC平台之上结合数字信号处理 技术可对各个电力参数、电能、需量、电能质量等进行精确测量、分析，可进行远端控制、越限报警、最大值和最小值统计，同时可实现分时段计费功能。扩展的数字量输出和RS485通讯接口可以实现脉冲电能输出、事件报警、远程数据釆集与控制功能。BD350仪表循以高可靠性的工业设计标准，采用多种隔离及抗干扰措施，能够可靠地在高干扰电力系统环境中运行。由于釆用了先进的真有效值测量方法和数字信号处理技术，BD350产品非常适用于非线性负荷系统等电力质量恶劣的环境。另外，掉电后，仪表设定之参数不会丢失。
★ 产品特点| FEATURES
★ 计量级电能测量功能，精确电能计量，且具有分时段计费功能（TOU）。
★ 分时计量功能，分时段有功、无功、视在电能累计，支持四时区划分。
★ 2~31次各次谐波和总谐波畸変率。
★ 高抗干扰性能，抗电磁兼容表现优越。
★ 标配RS485通讯接口，Modbus-RTU通讯协议。
★ 丰富的选配功能，最高配置4路DI+4路DO+4路AO。
★ 可选的30个参数，每个报警参数的门限和总的时限都可设定。
★ 功能列表 | FUNCTINONLIST
| 参数 |
|
| 实时测量值 |
相电压 |
V1,V2,V3（0.5 级） |
| 线电压 |
V12,V23,V31（0.5 级） |
| 电流 |
l1』2,l3,ln（0.5 级） |
| 有功功率 |
P1,P2,P3,Psum（0.5 级） |
| 无功功率 |
Q1,Q2,Q3,Qsum（1 级） |
| 视在功率 |
S1,S2,S3,Ssum（0.5 级） |
| 功率因数 |
PF1,PF2,PF3,PF（0.5 级） |
| 负栽性质 |
L/C/R |
| 频率 |
Hz（0.5 级） |
| 电能 |
有功电能 |
Ep_imp,Ep_exp,（0.5 级） |
| 无功电能 |
Eq_imp,Eq_exp,（1 级） |
| 视在电能 |
Es（0.5 级） |
| 需量 |
电流需量 |
Dmd_l1 ,Dmd_l2,Dmd_l3 |
| 功率需量 |
Dmd_Psum,Dmd_Qsum,Dmd_Ssum |
| 分时计量 |
4 费率 |
峰尖平谷磷费率 |
| 12 时段 |
根据不同地区设置 12 个时段 |
| 分月计量 |
总、本月、上月、上上月有功 / 无功电能 |
| 最值统计 |
电流需量峰值 |
Dmd_l1_max,Dmd_l2_max,Dmd_l3_max |
| 功率需量峰值 |
Dmd_Psum_max,Dmd_Qsum_max,Dmd_Ssum_max |
| 电压最值 |
Umax.Umin |
| 电流最值 |
Imax.lmin |
| 电力品质 |
电压不平衡度 |
U_unbl |
| 电流不平衡度 |
Lunbl |
| 电压谐波畸变率 |
THD_V1 ,THD_V2,THD_V3 |
| 电流谐波畸变率 |
THD_I1,THD_I2,THDJ3 |
| 各次谐波含有率 |
2~31 次电压、电流各次谐波含有率 |
| 31 次谐波总含量 |
电流谐波总含員、电压谐波总含量 |
| 电源 |
工作电源 |
AC/DC85-265V |
| 通信 |
RS485 接口 |
Modbus-RTU 通讯协议 |
| 输出 |
电能脉冲输出 |
2 路电能脉冲输出，光耦继电器 |
| I/O 选项 |
扩展 I/O 模块 |
4DI+4DO;2DI+2DO |
| 扩展 AO 模块 |
2AO；4AO |
| 显示方式 |
大屏幕高清晰液晶（LCD）显示 |
| 外形尺寸 |
1. 96x96x85mm （开孔尺寸：91x91 mm ） |
★ 快速选型 | QUICK ORDER SELECTION TABLE
例如：BD350-H-DM1： 谐波多功能仪表，带4路开关量输入输出，2路模拟量AO输出。
BD350-F-DS ：复费率多功能仪表，带4路开关量输入输出，事件记录功能。
BD350-DM2: 全电量多功能仪表，带4路开关量输入输出。
BD350系列默认0.5级精度，如需0.2级精度请订货时说明。

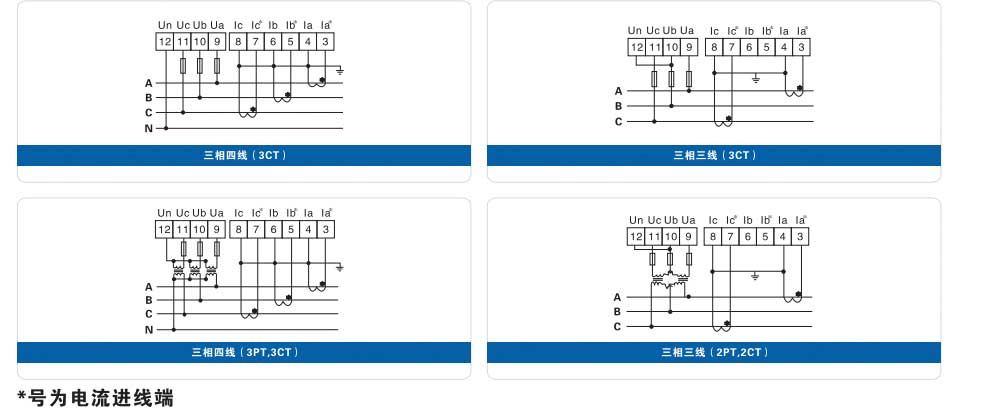

★ 典型接线图I TYPICAL WIRING

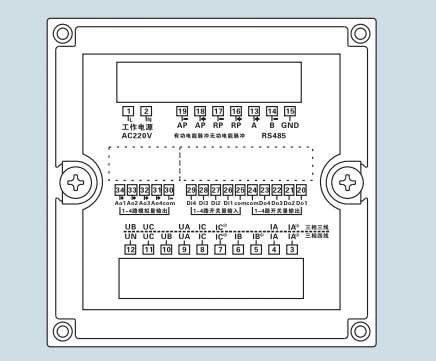

★ 接线端子图 | TERMINAL DIAGRAM

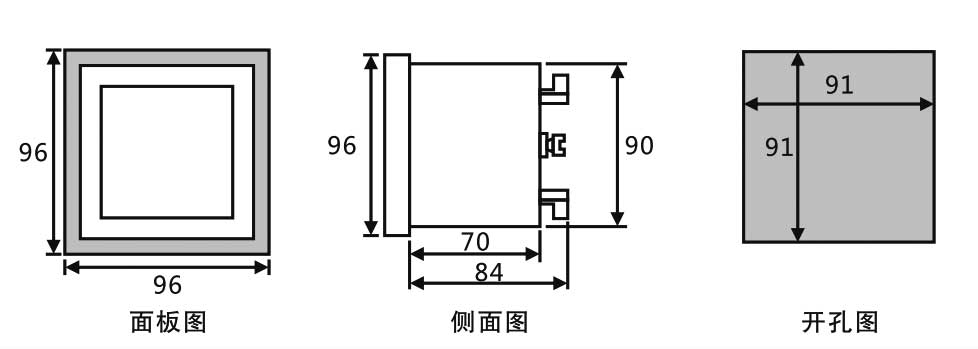

★ 外形及开孔尺寸| DIMENSIONS
