BD200系列单相，三相预付电能表

     BD200系列DIN导轨式安装三相电子式电能表是我公司釆用微电子技术和进口大规模集成电路， 应用先进的数字釆样处理技术和SMT工艺等先进技术研制开发的。它拥有完全自主的知识产权 的新型三相四线有功电能表。其性能完全符合GB/T17215.321-2008 （1级和2级静止式交流有 功电能表）的相关技术要求，它能准确直接的测量50Hz或60Hz三相单相交流电网中负荷的有功电能 的消耗。

    ★ 产品特点| FEATURES
     ★ 体积小，质量轻，外形美观；
     ★ 可靠性高、寿命长、精度高、功耗低；
     ★ 可选多种通讯方式：RS485通讯、无线自组网通讯、NB-IOT通讯；
     ★ 可选本地IC卡，方便用户使用；
     ★ 采用全固态集成电路技术，无需电池，断电后数据可保持十年以上；
     ★ 1路脉冲输出，用于表具误差量校验；
     ★ 全参数测量：监测受控线路的有功电量、电压、电流、功率、功率因数等参数；
     ★ 超负荷保护：用电负荷超过设定值时，电能表自动拉闸断电，当用户减少用电负 荷后5分钟内，电表自动恢复供电；
     ★ 内置磁保持继电器，可控制分合闸80A以下回路；
     ★ 可选预付费或后付费模式；
     ★ 余额不足提醒，支持透支功能；
     ★ 支持复费率或阶梯电价功能。

    ★ 功能参数| FUNCTINON LIST

性能指标
额定电流	10(80)A			接线模式		单相
额定电压	220V			启动电流		0.4%lb
额定频率	50Hz			绝缘耐压		工频交流电压 2kV, 冲击电压 6kV
整机功耗	<2W W10VA			精度等级		有功 L0 级
安装方式	标准 35mm 导轨安装			外形尺寸		76*90*79mm
通讯方式	RS485；微功率无线； NB-IOT			电磁兼容 (EMC)		Electrostatic discharge immunity test		IEC61000-4-2,Level4
						Radiated immunity test		IEC 61000-4-3,Level 3
						Electricalfasttransient/burst immunity test		IEC 61000-4-4,Level 4
环境要求	工作温度范围 : -20° C~ +70 ° C					Surge immunity test (1,2/50|is~8/20 卩 s)		IEC 61000-4-5,Level 4
	湿度 :W90% 无凝露					Conducted emission		EN55022, Class B
						Radiated emission		EN55022, Class B
		参数	精度		分辨率		测量范围
测 量精 度		电压	0.50%		0.1V		额定 220Vac (L-N), 范围：50 〜 288Vac
		电流	0.50%		0.01A		0.5%lb 〜 max
		频率	0.50%		0.01Hz		0-60.00Hz
		有功功率	0.50%		0.0001kW		0 〜 99.9999kW
		有功电量	1级		0.01kWh		0-999999.99 kWh

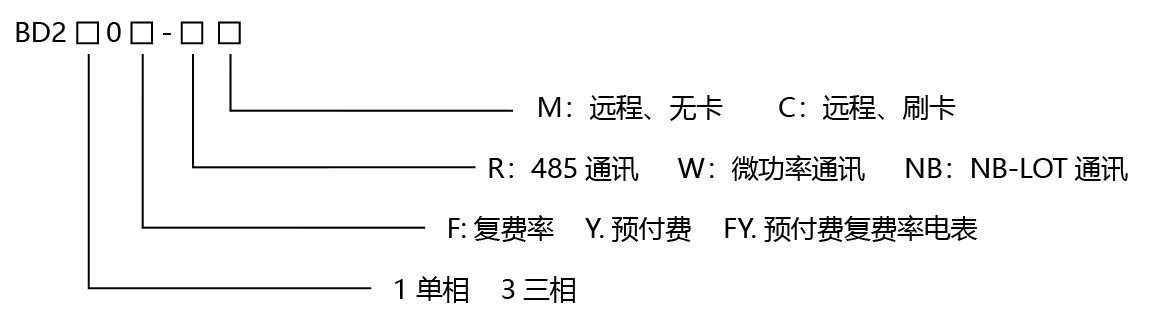

     ★ 快速选型 | QUICK ORDER SELECTION TABLE

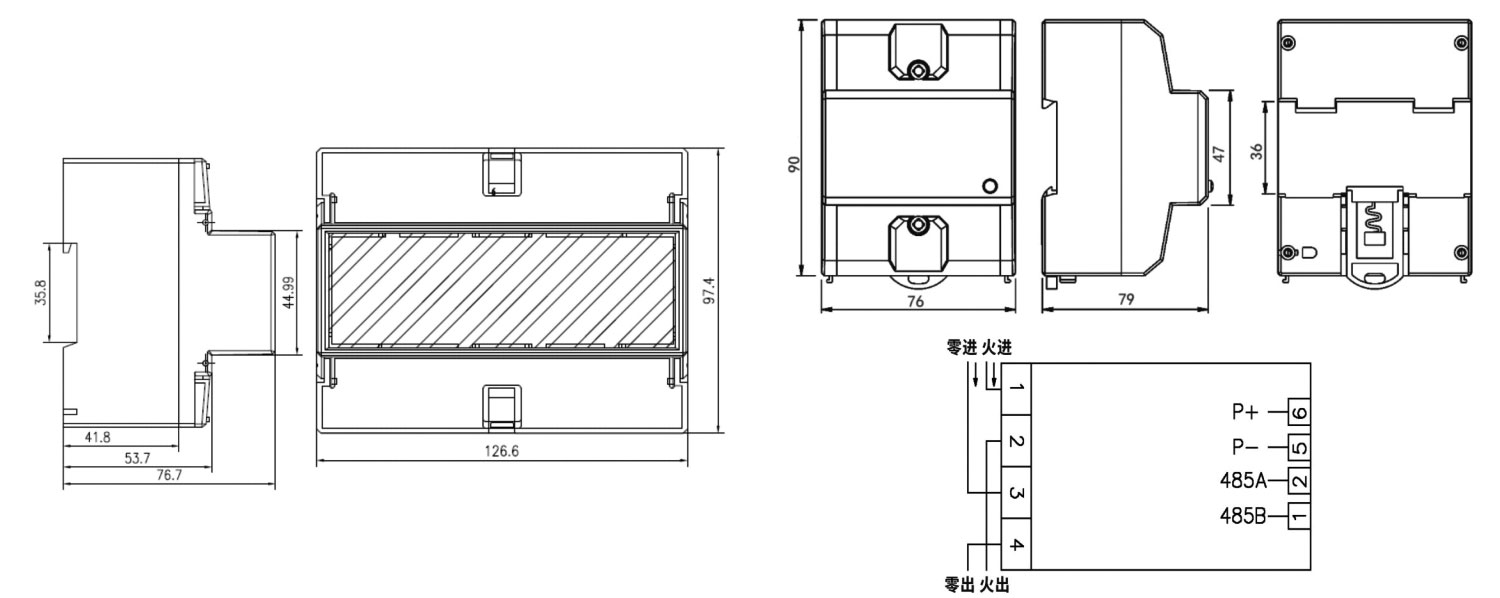

     ★ 通讯模块尺寸及接线图
